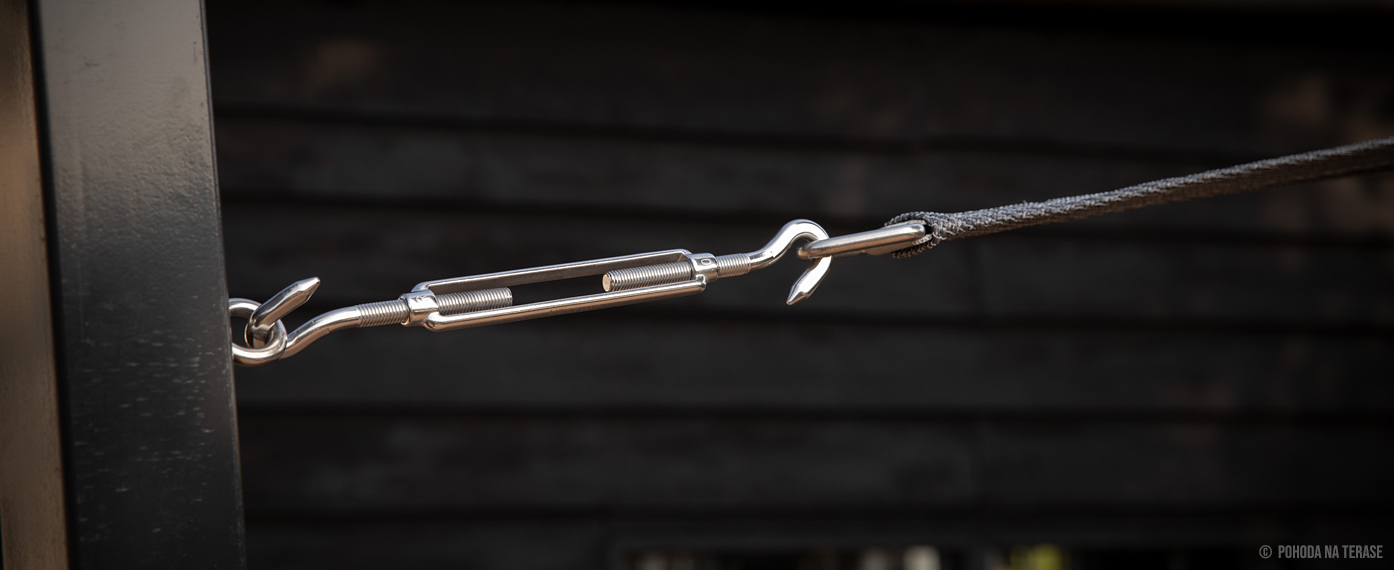

kotviaci 1c

Při výběru kotvícího příslušenství postupujte následovně.

Zaměření plachet

k standardním rozměrům plachty třeba vždy připočítat 25 cm na napínák v každém rohu. Příklad: pokud máme plachtu o velikosti 5 x 5 m, velikost otvoru (kotvících ok) by měla být 5,5 x 5,5 m. Vždy je lepší když je otvor větší, než menší. Větší vzdálenost lze přemostit řetězem nebo extra karabinkou.

*  velikost plachty se udává od okraje po okraj včetně Delta kroužků.

** plachty mají vykrojené strany (hloubka křivky je cca 5% z délky podélné strany). Příklad: pokud máme plachtu o rozměru 5 x 5 m, bude mít uprostřed šířku 4,5 x 4,5 m! Berte prosím tuto informaci v úvahu při navrhování vašeho stínění.

Vykrojení plachet a směr šponování

Kolik mám rohů, tolik napínákú potřebuji. Velikost vaší plachty vám určí, zda potřebujete malý nebo velký napínák. Pro plachty s délkou strany do 4 m, použijte malý napínák. Nad 4m použijte velký napínák

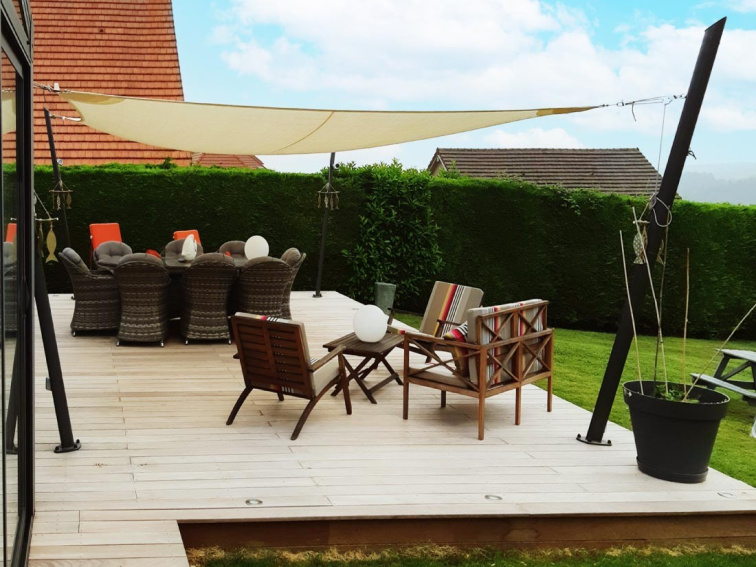

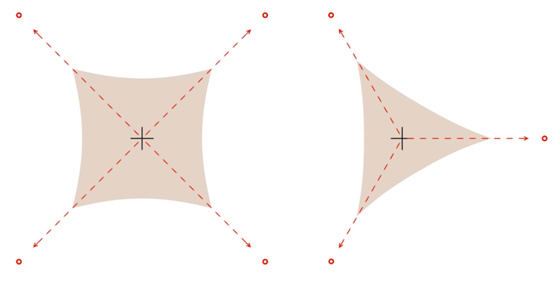

Při umísťování plachty je důležité, abyste rohy tahali dle obrázku

Kotevní bod nebo sloup se musí nacházet na této přímce. Pokud ho vychýlíte, plachta bude mít zvlněnou stranu. Pokud vám plachta s napínákem nedosáhne na kotvící oko, použijte řetěz a karabinku.

sponovanie-plachiet

Montáž

Používejte vždy originální kotevní materiál z nerezové oceli - kotevní materiál a sloupy.

Plachta musí být napnutá na pevných bodech (napínácích). Pokud vám napínák nedosáhne na kotvící oko, je možné použít řetěz nebo ocelové lano. Nikdy však nepoužívejte gumové popruhy, protože by mohlo dojít k velkému nadzvedávání a prověšování plachty ve větru.

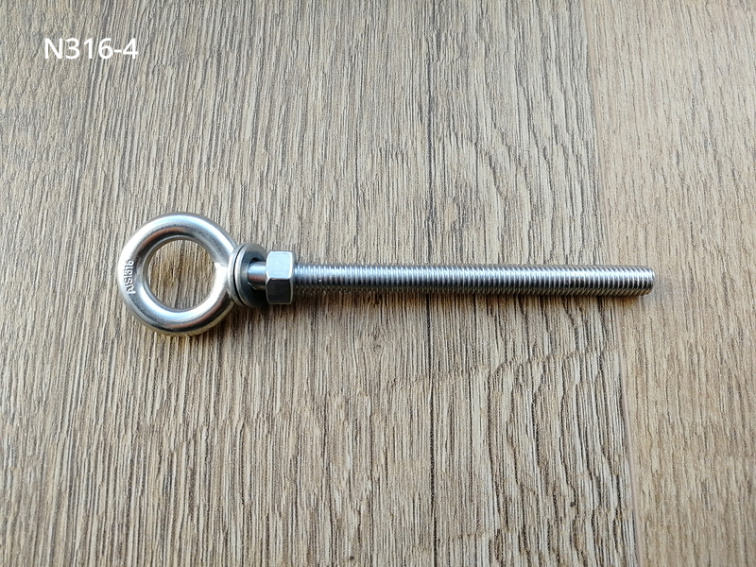

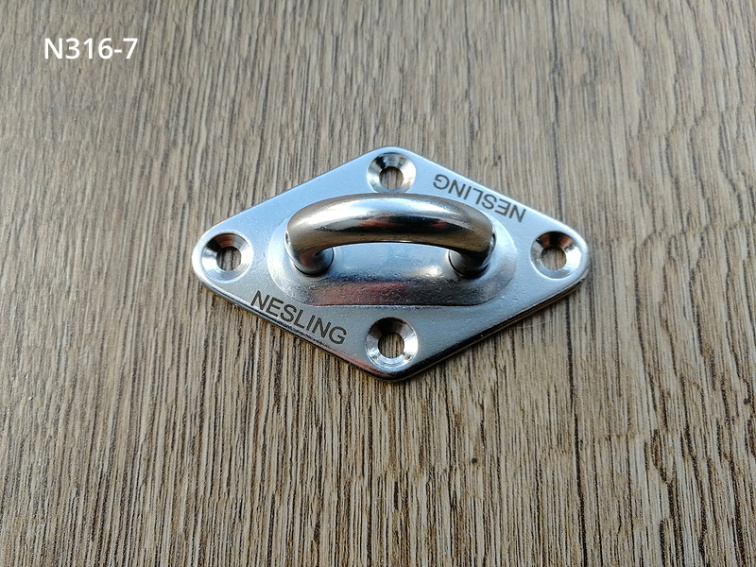

Kotvení do dřeva - použijte očko na stěnu N316-7, ke kotvení přes hranol do tloušťky konstrukce 9 cm je nejvhodnější očko přes hranol N316-4.
AL kolejnička na sloup umožňuje naklápění plachet při zapadajícím slunci. Kotvení do betonu a nezateplené fasády - na stěnu nebo jiný povrch - použijte očko na stěnu N316-7.
Kotvící oka doporučujeme pouze do NEZATEPLENÝCH fasád.

Na kotvení do zateplené fasády - doporučujeme použít materiál z lokálního železářství. Závitovou tyč o průměru 18-20 mm. Při menších průměrech může
docházet k vibraci tyče a tím vydrolování zateplovacího pláště. Velikost vrtáku by měla být o 2 mm větší než je průměr závitové tyče. Kotevní bod (díru) vždy
umisťujte do železobetonu, jako je deka nebo překlady nad dveřmi / okny. Na ukotvení závitové tyče v díře použijte chemickou kotvu. Případně síťku
s chemickou kotvou. Po důkladném vytvrzení, přebytečnou délku tyče seřízněte a našroubujte na závit oko. Eventuálně je možné plachtu kotvit i do krovu.
Ne však do podhledu nebo sádrokartonu.

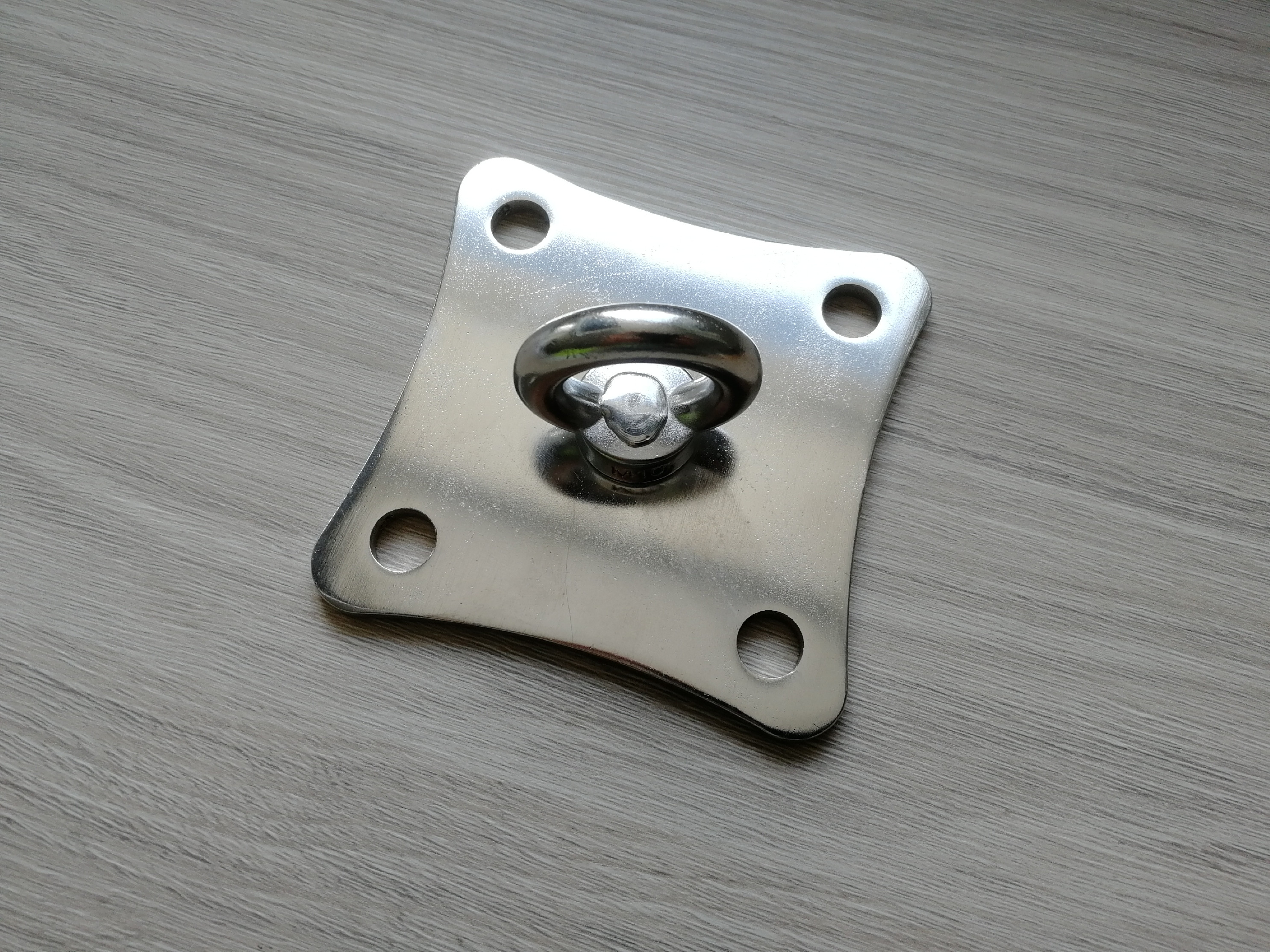

Druhou možností je upevnit roh plachty na desku s okem, která je uchycena chemickou kotvou 4-ma tenčími závitovými tyčemi o průměru 10-12 mm.

3822 (1)

 * návod na montáž do zateplených fasád berte jako naše doporučení. POHODA NA TERASE ani firma Fabu s.r.o. nenese odpovědnost za použití tohoto postupu, nesprávnou montáž nebo instalaci do nevhodného povrchu. Pro posouzení vhodnosti tohoto řešení ve vašich prostorách, zavolejte odbornou firmu, nebo přenechte montáž kvalifikovanému montážníků.

** při síle větru nad 5 Beaufort škály (cca 30 km/h) doporučujeme plachtu sundat, aby nedošlo k jejímu poškození.

*** pozorování z praxe - pokud meteorologický ústav nevydal varování, že má přijít vichřice, plachty jsme nestahovali a nápor větru zvládli v pořádku. Tím, že byly instalovány horizontálně, tak ve větru plachta působila jako nůž a řezala vzduch. Pouze se kolébala nahoru a dolů.

Tip na montáž

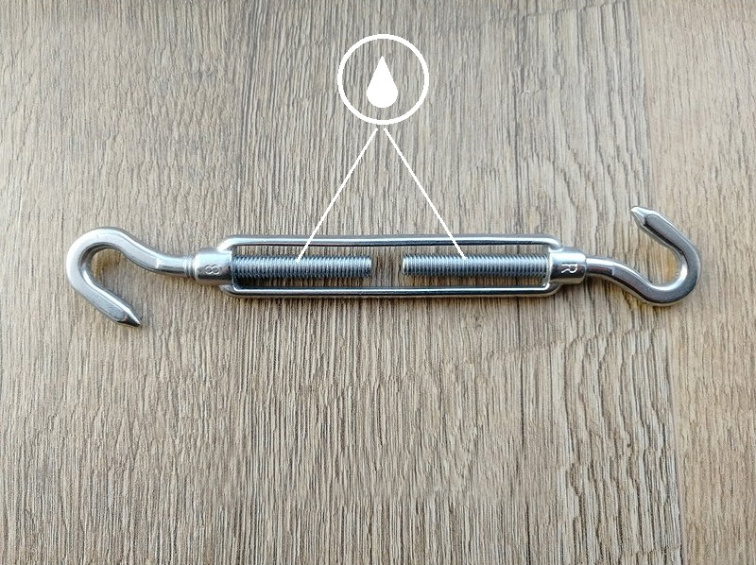

Před prvním použití napínáku doporučujeme závity namazat pro snadnější otáčení.

sponovak-mazanie2

Vyosení sloupu

V sekci sloupy nabízíme na výběr ocelovou tyč - tzn. sloup Nesling s integrovaným pohyblivým očkem (250m), který je zapotřebí osadit na hrot do země,
nebo ocelový sloup Ulisse (275m), také hliníkový sloup Alu Simple (275m) s možností osazení do praktického stojanu Balast. V nabídce máme také AL kolejničku

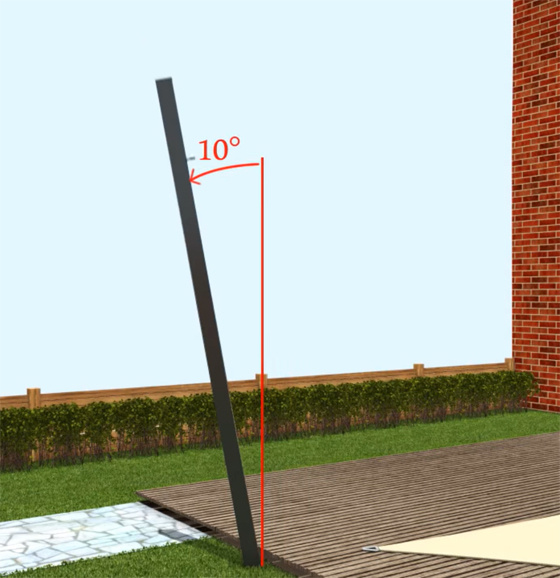

na dřevěný či ocelový sloup. Důležité při instalaci hrotu a sloupu je, aby byl vychýlen o 10 stupňů pryč od plachty.

Sloup Nesling a Sloup Ulisse

stlp-uhol 4134-2

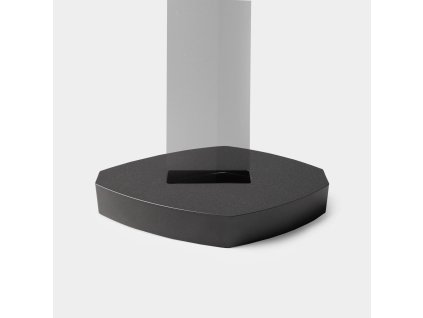

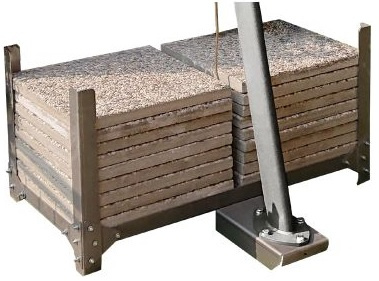

Stojan Balast je praktický v tom případě, že nechcete kotvit sloup do země, ale umíte si osadit do stejně stabilní variatny.

 mceclip1-1

*nevíte si navolit potřebný kotevní materiál pro váš prostor? V tomto případě, pro vyspecifikování potřebných komponentů kontaktujte našeho experta



25 položek celkem

Cena

785174
1785174

Značky

Položek k zobrazení: 25
Napínak Malý
Nejlepší Cena
Napínak Malý
Skladem (>24 ks)
208 Kč

Napínák malý je vhodný pro plachty o velikosti strany do 4m. Rozpětí šponováka je 19-23 cm.

Kód: 2000
Napínak Velký
Nejlepší Cena
Napínak Velký
Skladem (>24 ks)
260 Kč

Napínák velký je vhodný pro plachty o velikosti strany nad 4m. Rozpětí šponováka je 23-34 cm.

Kód: 2001
Deska s otočným okem
Nejlepší Cena
Deska s otočným okem
Skladem (21 ks)
494 Kč

Deska s otočným okem M10 - 100x100x5mm

Kód: EP10316
Extra očko na 1 m kolejničku Nesling
Nejlepší Cena
858 Kč

Extra očko na 1 m kolejničku

Kód: 2011A
Extra očko na ocelový sloup Nesling
Nejlepší Cena
484 Kč

Extra očko pro ocelový sloup Nesling.

Kód: N100-070-251EXTRA
Hrot pro ocelovou tyč Nesling
Nejlepší Cena
1 430 Kč

Hrot do země pro ocelovou tyč.

Kód: 2013
Chemická kotva M-Plus
Nejlepší Cena
390 Kč

Chemická kotva je ideálním řešením pro upevnění základny sloupů nebo stěnových kotevních desek pro plachty pomocí sady závitových tyčí. Naše chemická kotva nemá styrenovou...

Kód: 3010104
Karabinka
Nejlepší Cena
Karabinka
Skladem (24 ks)
130 Kč

Karabinka se používá ke spojení dvou ok. Např. při použití řetězu a oka na konstrukcí.

Kód: 2002
cat 1630 10289
Nejlepší Cena
Kladkový set
Skladem (8 ks)
1 430 Kč

Kladkový set je ideální na místa kde potrebujete plachtu často stahovat.

Kód: SCBK01
Kolejnička 1 m s očkem na sloup
Nejlepší Cena
1 300 Kč

Kolejnička s očkem na dřevěný sloup 1m. Dá se přichytit na dřevěný, ocelový a hliníkový sloup. Slouží k naklápění plachty proti zapadajícímu slunci nebo na naklopení nepromokavé...

Kód: 2011
Montážní set - Čtverec / Obdélník
Nejlepší Cena
od 1 650 Kč

Kompletní montážní set z nerezové oceli AISI 316 pro montáž čtvercové a obdelníkové plachty.

Kód: SCV31608120S
Montážní set - Trojúhelník
Nejlepší Cena
od 1 534 Kč

Kompletní montážní set z nerezové oceli AISI 316 pro montáž trojúhelníkové plachty.

Kód: SCD31608120S
